Layar meninju dan etsa filter

Name: Layar meninju dan etsa filter - Tender Wire Mesh
Availability: InStock
Rating: 4.5 (89 reviews)

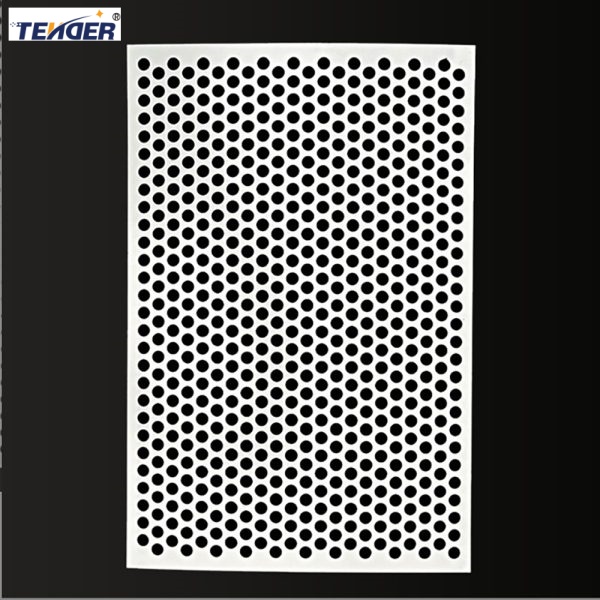

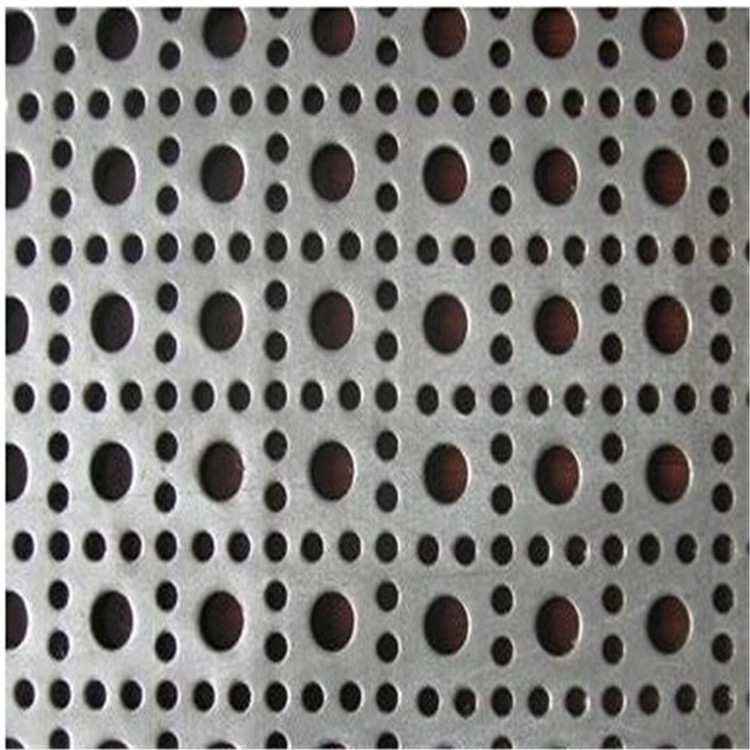

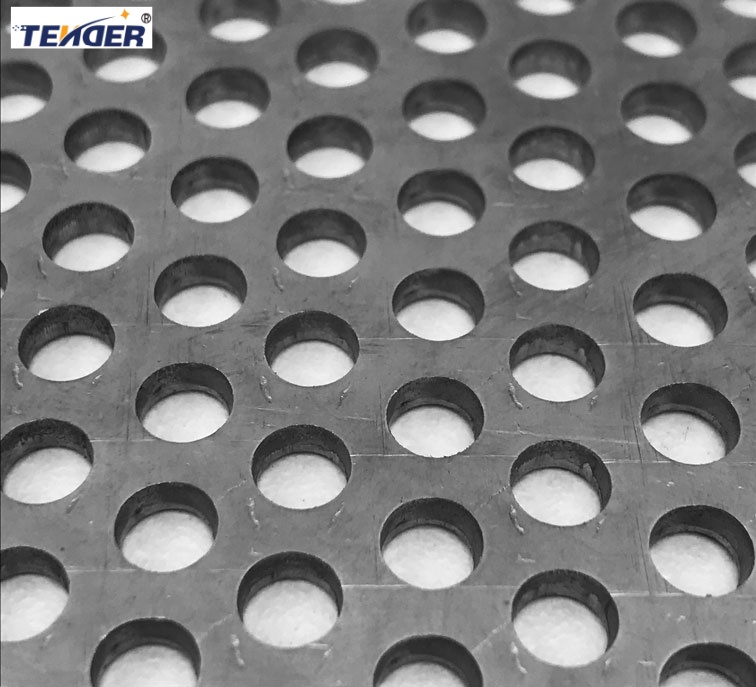

Papan mesh meninju mengacu pada meninju berbagai bentuk lubang pada lembaran logam dalam pengaturan tertentu, seperti lubang bundar, lubang persegi, lubang panjang, lubang berlian, lubang heksagonal, dll., Untuk membentuk papan jala logam dengan fungsi -fungsi seperti kemampuan bernapas, transparansi, dan filtrasi.

Etsa pelat jala adalah lembaran mesh logam yang dibentuk dengan mentransfer pola yang dirancang sebelumnya ke permukaan logam melalui korosi kimia, dan kemudian merusak area yang ditentukan untuk membentuk lembaran mesh logam dengan mikropori, lubang mesh, atau struktur grafik. Proses ini biasanya cocok untuk lembaran logam dengan ketebalan 0,03mm ~ 1,5mm

Send Email Download

Deskripsi produk

Keuntungan Karakteristik

1. Presisi tinggi: mampu mencapai akurasi pemesinan ± 0,01mm

2. Jenis lubang fleksibel: dapat dirancang dengan bentuk, kepadatan, dan pengaturan apa pun

3. tepi halus: tidak ada gerinda, tidak ada deformasi

4. Tidak ada tegangan mekanis: tidak merusak struktur material

5. Produksi Massal: Cocok untuk produksi massal produk dengan konsistensi tinggi

Spesifikasi umum

Kategori parameter	Keterangan	Kisaran umum	Contoh
Diameter lubang	Diameter Perforasi	0.5mm – 100mm (umum: 1mm, 2mm, 5mm, 10mm)	Contoh: Lubang bundar 2mm berarti setiap lubang memiliki diameter 2mm
Ketebalan lembaran	Ketebalan lembaran logam	0.3mm – 10mm (umum: 0.5mm, 1mm, 1.5mm, 2mm, 3mm)	Piring yang lebih tebal menawarkan lebih banyak kekuatan tetapi lebih berat dan lebih sulit untuk diproses
Pitch (jarak tengah)	Jarak antara pusat lubang yang berdekatan	Biasanya 1,5 – 3 × diameter lubang	Contoh: Lubang 2mm, pitch 3mm
Area terbuka (porositas)	Persentase dari total area lembar yang terbuka/berlubang	20% – 80%	Area terbuka yang lebih tinggi = aliran udara atau transmisi cahaya yang lebih baik
Pengaturan lubang	Pola tata letak lubang	Lurus (90 °), terhuyung -huyung (60 °), pengaturan horizontal atau vertikal	Tata letak yang terhuyung -huyung menawarkan kekuatan dan estetika yang lebih baik
Bentuk lubang umum	Geometri Perforasi	Bundar, berlubang (lonjong), persegi, heksagonal, berlian, desain khusus	Lubang bundar adalah yang paling umum
Ukuran lembar standar	Dimensi lembar penuh	Ukuran umum: 1000 × 2000mm1220 × 2440mm1250 × 2500mm1500 × 3000mm	Ukuran khusus atau pasokan kumparan tersedia berdasarkan permintaan
Perawatan tepi	Apakah tepi didebur atau digulung	Tepi bersih, tepi burr, tepi gulung	Tepi digulung yang digunakan untuk persyaratan keselamatan atau desain
Jenis material	Bahan logam dasar	Baja tahan karat, baja karbon, aluminium, tembaga, titanium, baja galvanis, plastik, dll.	Bahan yang berbeda menawarkan berbagai tingkat ketahanan dan kekuatan korosi

Diameter lubang	Pitch (jarak tengah)	Ketebalan	Area terbuka (kira -kira.)	Bentuk lubang	Pola
1	2	0.5	23%	Bulat	60 ° terhuyung -huyung
2	3	1	40%	Bulat	Lurus
3	5	1.2	33%	Bulat	60 ° terhuyung -huyung
5	8	1.5	37%	Bulat	Lurus
10	15	2	40%	Bulat	Terhuyung -huyung
0.5×5.0	8	1	32%	Ditempatkan	Lurus
10×10	14	1.5	50%	Persegi	Lurus

Area Aplikasi

Aplikasi	Spesifikasi yang disarankan
Ventilasi / disipasi panas	Lembar tipis, area terbuka tinggi (misalnya, lubang 1mm, area terbuka 60%)
Pemutaran / Penyaringan	Lubang kecil, pola padat (misalnya, 1,5mm lubang terhuyung -huyung)
Penjaga mesin	Lembar yang lebih tebal dengan lubang yang lebih besar (misalnya, lubang 10mm, tebal 2mm)

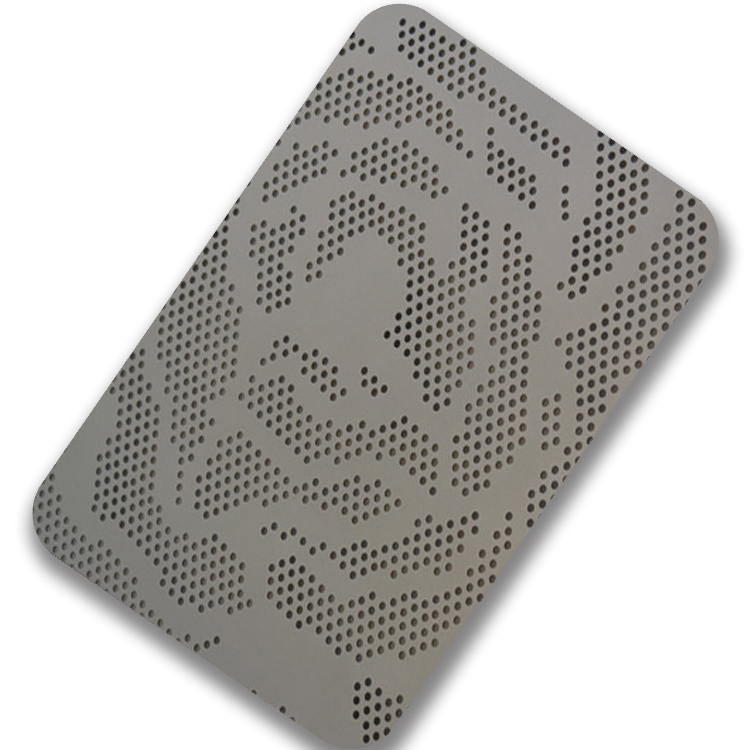

Dekorasi Arsitektur	Desain lubang khusus, keseimbangan antara estetika dan kekuatan
Panel akustik	Area terbuka tinggi dengan lubang bundar atau heksagonal kecil

Layar filter logam mesh untuk aplikasi filtrasi presisi

Layar meninju dan filter etsa ini menggabungkan perforasi presisi dengan struktur mikro terukir. Ideal sebagai layar filter mesh logam atau layar filter mesh kawat, ini memastikan pemisahan partikel halus di lingkungan yang kompak. Dibuat dari stainless steel filter mesh untuk daya tahan dan ketahanan korosi.

Layar meninju dan etch filter untuk penyaringan presisi tinggi

Layar meninju dan filter Etch kami direkayasa untuk filtrasi halus dan seragam di industri yang membutuhkan desain presisi dan kompak yang tinggi. Dengan mengintegrasikan teknik meninju dengan etsa kimia canggih, layar filter logam ini memberikan akurasi dimensi yang luar biasa, kontrol mikro-aperture, dan karakteristik aliran yang konsisten.

Terbuat dari stainless steel filter mesh, layar ini menawarkan ketahanan korosi yang sangat baik, toleransi suhu tinggi, dan kekuatan mekanik. Ini cocok untuk digunakan dalam dirgantara, sistem bahan bakar, perangkat medis, dan pemrosesan kimia, di mana penyaringan partikel ultra-halus sangat penting. Pola terukir memungkinkan akurasi filtrasi yang tinggi, sedangkan struktur yang dipukul meningkatkan dukungan dan permeabilitas mekanis.

Dibandingkan dengan filter tenunan, layar filter kawat mesh dalam bentuk terukir tidak bergeser atau berjumbai, memastikan kinerja yang stabil dan masa pakai layanan yang lebih lama. Kombinasi mikro-perforation dan etsa struktural juga meminimalkan penurunan tekanan dan memungkinkan untuk desain khusus, membuatnya dapat beradaptasi dengan berbagai ukuran dan persyaratan peralatan.

Tersedia dalam format filter layar logam ultra-tipis dan kecil, produk ini sangat ideal untuk sistem rekayasa presisi. Kami juga menawarkan opsi layar mesh sintered untuk penyaringan bertekanan tinggi. Apakah Anda meningkatkan filter layar logam mesh saat ini atau merancang sistem baru, solusi ini memastikan keandalan dan presisi.

Layar Filter Mesh Stainless Steel dengan teknologi meninju dan etsa

Layar Stainless Steel Filter Mesh kami dengan meninju dan etsa gabungan adalah solusi serbaguna untuk filtrasi kasar dan mikro. Dengan memanfaatkan teknologi layar tinju dan etsa canggih, kami memberikan produk dengan presisi ultra-halus, membuatnya ideal untuk tugas penyaringan sensitif dalam sistem kompak atau kinerja tinggi.

Filter layar mesh logam ini diproduksi dari stainless steel berkualitas tinggi, memastikan ketahanan korosi, stabilitas termal, dan integritas struktural dalam kondisi yang keras. Tidak seperti mesh kawat tenunan standar, lubang terukir menawarkan jalur aliran yang konsisten dan menghilangkan keributan atau pergeseran, sedangkan lubang yang dipukul memberikan penguatan struktural dan peningkatan laju aliran.

Umumnya digunakan dalam injektor bahan bakar, diffuser udara, mikroelektronika, dan perangkat filtrasi, filter layar logam kecil memastikan kinerja akurasi tinggi bahkan di ruang terbatas. Apakah digunakan untuk penyaringan cair, udara, atau gas, ia mempertahankan efisiensi dan stabilitas di seluruh siklus yang diperluas.

Untuk tambahan daya tahan dan perlindungan multi-lapisan, kami menawarkan opsi seperti struktur layar mesh yang disinter-terutama cocok untuk sistem tekanan tinggi atau suhu tinggi. Layar hybrid yang dilukiskan dapat dibuat dalam lembaran datar, cakram, tabung, atau profil khusus, membuatnya mudah beradaptasi dengan berbagai aplikasi.

Teknologi layar filter kawat mesh kami memberikan keuntungan dari kontrol slot yang tepat, penyumbatan minimal, dan pengurangan pemeliharaan. Pilih layar Punching dan Etch Filter kami untuk solusi filtrasi generasi berikutnya yang menggabungkan presisi, kekuatan, dan fleksibilitas dalam satu desain kompak.
